Je vyšší světelný výkon vždy energeticky úspornější?

Tento článek byl původně publikován na www.lrmled.com

Tradiční hodnocení energetické účinnosti osvětlení se příliš spoléhala na metriku „světelná účinnost světelného zdroje“ (lm/W). To vedlo k plýtvání zdroji, převráceným výsledkům energetické účinnosti a nekontrolovatelnému světelnému znečištění – to vše vede k fixaci na světelnou účinnost. Na základě teorie „adaptivní světelné účinnosti“ tento článek systematicky analyzuje šest koncepčních omylů, které jsou základem průmyslového konsenzu, že „vyšší světelná účinnost se rovná větší energetické účinnosti“: logické nesouososti, chyby přiřazování, proměnná neshoda, nesprávně umístěné standardy, obrácená kauzalita a léčba symptomů spíše než základních příčin. Začleněním špičkových mezinárodních metrik a postupů pro kontrolu světelného znečištění navrhuje článek nahradit světelnou účinnost zdroje „Normalizovanou hustotou výkonu (NPD)“ jako základní metrikou pro hodnocení energetické účinnosti a posunout měřítko pro hodnocení kvality osvětlení z „extrémních parametrů“ na „přizpůsobivost scény“. To poskytuje jak teoretický základ, tak praktickou cestu pro hodnocení energetické účinnosti osvětlení a zmírňování světelného znečištění.

V osvětlovacím průmyslu se myšlenka, že „vyšší světelná účinnost rovná větší energetické účinnosti“, stala téměř nezpochybnitelným „axiomem“. Zadávací dokumentace jej uvádí jako povinný požadavek, společnosti jej používají jako klíčové prodejní místo a designéři jej považují za primární kritérium pro výběr produktu. Vysoká světelná účinnost je synonymem energetické účinnosti a podněcuje nelítostné „závody o účinnost“ v celém sektoru.

Přesto je tento zdánlivě rozumný návrh ve skutečnosti největší koncepční mylnou představou v oblasti energetické účinnosti osvětlení.

Vysoká světelná účinnost (lm/W) je pouze parametr udávající, jak efektivně světelný zdroj přeměňuje elektrickou energii na světelnou energii; nerovná se ani energetické účinnosti systému, ani skutečným úsporám energie. Zacházení s vysokou světelnou účinností jako s „univerzálním lékem na energetickou účinnost“ odráží zásadní nepochopení osvětlovacích systémů. Teorie „adaptivní světelné účinnosti“ zpochybňuje tento zakořeněný způsob myšlení a předpokládá, že světelná účinnost je dynamická proměnná závislá na konkrétní osvětlované scéně.

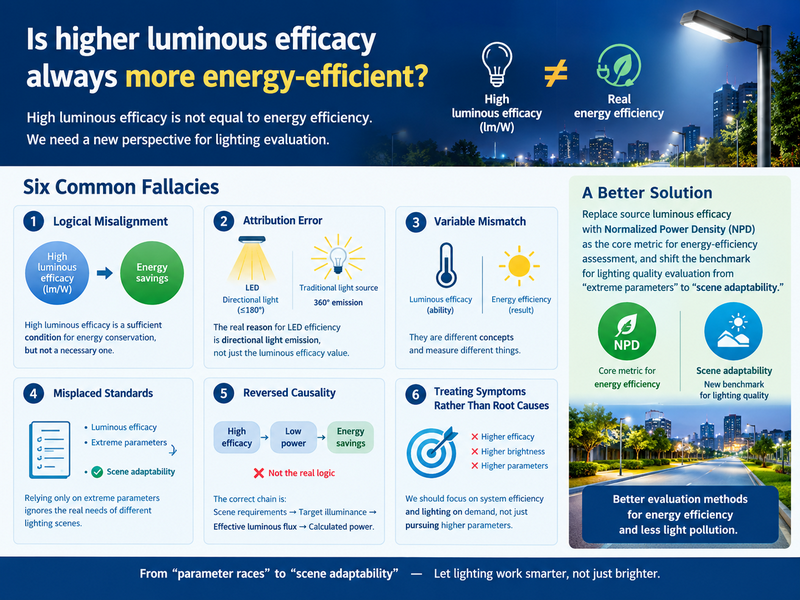

Tento dokument systematicky ukazuje – v šesti dimenzích – že představa „vyšší světelná účinnost se rovná větší energetické účinnosti“ je mylná. Hodnocení energetické účinnosti osvětlení se musí posunout od „účinnosti komponent“ k „efektivnímu osvětlení systému“ a hodnocení kvality osvětlení se musí přesunout od „závodů parametrů“ směrem k „přizpůsobivosti scény“.

*Logická nesouosost: Dostatečná podmínka není nezbytnou podmínkou

První omyl v myšlence, že „vyšší světelná účinnost se rovná větší energetické účinnosti“ spočívá v základní logické nesrovnalosti.

Vysoká světelná účinnost se týká světelného toku vyrobeného na watt výkonu (lm/W); popisuje schopnost – konkrétně, kolik světla může být vyzařováno na jednotku výkonu. Cílem úspory energie je však samotný výsledek: spotřeba co nejmenšího množství elektrické energie při zachování vizuálních požadavků.

Vztah mezi těmito dvěma je jasný: vysoká světelná účinnost je postačující podmínkou pro úsporu energie (vysoká účinnost → potenciál úspor energie), ale není podmínkou nezbytnou (úspora energie ≠ vyžadující vysokou účinnost). Ještě důležitější je, že ve specifických aplikačních scénářích může vysoká světelná účinnost ve skutečnosti vést k neúčinnosti. Když výkon světelného zdroje daleko převyšuje skutečné potřeby scénáře, musí být nadměrný světelný tok omezen – například snížením výkonu nebo přidáním příslušenství blokujícího světlo – a tento proces ze své podstaty vede ke ztrátám účinnosti. Teoretické zisky z vysoké účinnosti jsou do značné míry negovány potřebou potlačit nadměrné světlo; místo úspory energie to vytváří více plýtvaného světelného výkonu.

Odvozování energetické účinnosti svítidel přímo z vysoké světelné účinnosti je logický omyl, který zaměňuje účinek za příčinu. Logický řetězec pro energeticky účinné osvětlení by měl být spíše „požadavky scénáře → cílové osvětlení → efektivní světelný tok → vypočítaný výkon“ než „vysoká účinnost → nízký výkon → úspory energie“. Jádrem úspory energie je „osvětlení na vyžádání“, nikoli „neomezená nabídka“.

*Chyba přiřazení: Podstata energetické účinnosti LED spočívá ve „směrové emisi světla“, nikoli v „hodnotě světelné účinnosti“.

Druhý omyl ohledně myšlenky, že „vyšší světelná účinnost rovná se větší úspora energie“ pramení z nesprávného přiřazení důvodů účinnosti LED.

I když je nesporné, že LED jsou energeticky účinnější než tradiční světelné zdroje, když je světelná účinnost stejná, existuje značné nedorozumění ohledně *proč* tomu tak je. Základním důvodem, proč LED diody překonávají tradiční zdroje (jako jsou halogenidové nebo fluorescenční lampy), je jejich směrová emisní charakteristika: LED obvykle vyzařují světlo v úhlu ≤ 180°, zatímco tradiční zdroje vyzařují světlo v celém 360° vzoru. Protože LED vyzařují směrové světlo, může faktor využití svítidla dosáhnout 0,8–0,9 ve srovnání s pouze 0,4–0,5 u svítidel používajících jiné světelné zdroje.

U tradičních 360° světelných zdrojů musí být alespoň 30 % až 40 % světelného toku přesměrováno do cílové oblasti přes optickou komoru; časté odrazy mají za následek masivní ztráty v důsledku absorpce a rozptylu. Naproti tomu směrový charakter LED zajišťuje mnohem vyšší míru využití světelného toku. V důsledku toho, i když je světelná účinnost světelných zdrojů identická, použití LED vede k významným úsporám energie ve srovnání s tradičními zdroji. Závěr je zřejmý: skutečným hrdinou energetické účinnosti LED je „koeficient využití“ (CU), nikoli nominální hodnota světelné účinnosti citovaná z laboratorních testů. Zatímco LED jsou skutečně energeticky účinnější, když je světelná účinnost stejná, opak nemusí nutně platit: vysoká světelná účinnost automaticky nezaručuje úspory energie. Připisování výhody úspory energie LED pouze „vysoké světelné účinnosti“ je klasický případ zaměňování příčiny a následku. Ve skutečných aplikačních scénářích faktory, jako je návrh rozložení světla svítidla, způsob instalace a charakteristiky osvětleného povrchu, společně určují požadavek na výkon; světelná účinnost je pouze jedním z nich a není tím rozhodujícím.

*Nesoulad proměnných: Světelná účinnost je závislá proměnná scénáře, nikoli konstanta

Třetí omyl v představě, že „vyšší světelná účinnost rovná se větší úspora energie“ spočívá v záměně statických laboratorních parametrů za univerzální konstanty.

"Nominální světelná účinnost" měřená v laboratoři představuje statickou špičkovou hodnotu získanou při 25 °C a jmenovitém proudu. Při použití v reálném světě však světelná účinnost drasticky kolísá v závislosti na scénáři: zvýšení teploty přechodu (Tj) způsobí prudký pokles účinnosti; při PWM nebo analogovém stmívání se účinnost mění nelineárně s výstupním výkonem; přidání optického příslušenství – jako jsou difuzory, čočky nebo mřížky proti oslnění – může vést ke ztrátě účinnosti o 15 % až 40 %; účinnost se výrazně liší podle různých teplot barev a indexů podání barev; a faktory na úrovni systému, jako je účinnost napájecího zdroje a tepelné řízení, také hluboce ovlivňují skutečnou účinnost.

Světelná účinnost se mění podle scénáře, ať už prostřednictvím fyzického ovládání světla (čočky, reflektory, přepážky) nebo inteligentního stmívání (světelné senzory, časovače, senzory obsazenosti). Jde o dynamickou proměnnou závislou na osvětleném prostředí; scénář funguje jako nezávislá proměnná, zatímco světelná účinnost je závislá proměnná. Pokoušet se aplikovat na každý scénář jedinou laboratorní figurku je marné – podobné přísloví „označit loď, abyste našli meč“.

Jádrem teorie „přizpůsobené světelné účinnosti“ je uznání, že měřítkem pro hodnocení energetické účinnosti osvětlení by měla být „světelná účinnost založená na scénáři“. To měří hodnotu úspory energie světelného zdroje v reálném prostředí výpočtem součinu světelné účinnosti zdroje a míry využití efektivního světelného toku, spíše než se spoléhat na účinnost zařízení měřenou izolovaně v laboratoři.

*Standardní nesouosost: Hustota výkonu by měla být jediným měřítkem pro hodnocení energetické účinnosti osvětlení

Čtvrtý omyl v myšlence, že „vyšší světelná účinnost rovná se větší úspora energie“ spočívá v zásadním nesouladu s tím, co je hodnoceno.

Hodnocení světelné účinnosti se zaměřují na světelný zdroj (samotné zařízení), zatímco hodnocení energetické účinnosti se zaměřuje na systém (instalaci jako celek). Zacházení s parametry světelného zdroje jako s primární metrikou pro energetickou účinnost systému je podobné hodnocení spotřeby paliva auta na základě „tepelné účinnosti“ spíše než skutečné „spotřeby paliva na 100 kilometrů“ – je to absurdní a nevědecké.

Konečným kritériem pro hodnocení energetické účinnosti osvětlení by mělo být: dosažení minimální požadované hustoty výkonu pro konkrétní scénář při současném splnění požadavků na kvalitu, jako je cílová osvětlenost, rovnoměrnost a limity oslnění. Při výběru světelného zdroje je jediným základem pro posouzení, zda splňuje požadavky scénáře na osvětlení s použitím nejnižšího možného výkonu systému. Minimální dosažitelná hustota výkonu je jediným skutečným měřítkem pro měření energetické účinnosti.

Konkrétně by měla být jako základní metrika hodnocení přijata normalizovaná hustota výkonu (NPD). Jeho vzorec je:

NPD = LPD / Eav = (ΣP / S) / Eav

Kde ΣP je celkový instalovaný výkon osvětlení (W), S je osvětlená plocha (m²) a Eav je průměrná udržovaná osvětlenost oblasti (lx); jednotka je typicky vyjádřena jako W/(m²·100 lx).

NPD nehodnotí „kolik světla produkuje zdroj“, ale spíše „kolik efektivního osvětlení se získá na watt elektřiny“ – to je samotná podstata energetické účinnosti osvětlení. Normalizací rozdílů v osvětlení umožňuje spravedlivé srovnání napříč různými scénáři pomocí jediného standardu; je to metrika, která je vědečtější, spravedlivější a v souladu se skutečnou povahou energetické účinnosti než pouhá světelná účinnost.

*Matoucí příčina a následek: Vysoká světelná účinnost spíše pohání světelné znečištění, než aby ho léčila*

Pátým – a možná nejvíce přehlíženým – omylem v představě, že „vyšší světelná účinnost se rovná větší energetické účinnosti“, je to, že převrací příčinu a následek a zakrývá skutečný původ světelného znečištění.

Co vlastně způsobuje světelné znečištění? Není to tak, že by nízká světelná účinnost vyžadovala nadměrný počet svítidel; právě naopak. Problém vzniká mylným pohlížením na vysokou světelnou účinnost jako na kouzelnou kulku pro úspory energie – slepé prosazování vyšší účinnosti a hromadění lumenů bez ohledu na skutečné požadavky scénáře – což vede k šíření rozptýleného, ​​plýtvaného světla. V osvětlení vozovek má nadměrné hledání vysoce účinných svítidel – aniž bychom je sladili s přesnou distribucí světla – za následek obrovské množství světla rozlévajícího se mimo povrch vozovky směrem k obloze a okolním budovám. Při osvětlení fasád budov slepá akumulace vysoce výkonných světlometů za účelem dosažení „jasného efektu“ způsobuje, že světlo svítí přímo do nebe nebo zasahuje do oken obyvatel. Mezitím LED displeje a světelné boxy s vysokým jasem používané pro reklamu běží nepřetržitě v noci a vytvářejí trvalé světelné závěsy přes městské panorama.

Logika tohoto „uctívání vysoké účinnosti“ je následující: vyšší účinnost znamená větší jas při stejném příkonu; větší jas je ze své podstaty lepší; a větší jas se rovná „úsporám energie“. V tomto řetězci uvažování je úspora energie deformována v pouhou hromadu jasu a kvalita je redukována na soutěž o technické specifikace; světelné znečištění je nevyhnutelným výsledkem tohoto omylu.

Pokud je směr špatný, rychlejší pohyb vás pouze posune dále z kurzu. Pyšní se vysokou účinností a ztotožňováním vysokého jasu s krásou jsou přesně technické základní příčiny eskalujícího světelného znečištění.

*Základní řešení: Od „generování světelného znečištění“ po „kontrolu světelných limitů“*

Identifikace primární příčiny světelného znečištění odhaluje způsob, jak jej řešit.

Současné přístupy ke kontrole světelného znečištění se z velké části zaměřují na léčbu příznaků: regulaci úhlů instalace, aby se minimalizovalo přímé světlo směřující vzhůru, používání časovačů k vypínání určitých světel pozdě v noci a používání systémů stmívání pro úpravu jasu na základě chodců a vozidel. I když jsou tato opatření účinná, jsou reaktivní – snaží se omezit světlo až poté, co již bylo vyzářeno.

Základní řešení spočívá ve vyhodnocení kvality osvětlení na základě „odpovídající účinnosti“ a zavedení uzavřené logiky u zdroje: „generování dostatečného světla, generování kvalitního světla a efektivní využití světla“.

"Vytváření dostatečného světla" znamená přesné nasměrování světla do cílové oblasti, aby se minimalizovalo zbytečné přelévání; „generování kvalitního světla“ zahrnuje výběr správného spektra, teploty barev a vlastností podání barev spíše než slepé honění za vysokým počtem lumenů; a "efektivní využití světla" znamená dynamickou úpravu výstupu na základě scénáře k dosažení "osvětlení na vyžádání" spíše než "plnokapacitní dodávky". Tyto tři prvky dohromady tvoří úplnou logickou smyčku: nejprve určí, „kolik světla je potřeba“, poté se rozhodne „kolik světla vyzařovat“ a nakonec řídí „jak se toto světlo používá“. Úroveň účinnosti je pouze technickým parametrem mezistupně – nikoli výchozím bodem a už vůbec ne konečným cílem. Vysoká světelná účinnost a světelné znečištění jsou dvě strany téže mince. Vysoká účinnost sama o sobě není problém; problém spočívá v ignorování specifických požadavků na scénu způsobených posedlostí pouze metrikami účinnosti. Správným přizpůsobením účinnosti dané aplikaci – zajištěním toho, aby osvětlení scéně sloužilo spíše než aby jí dominovalo – lze světelné znečištění kontrolovat u zdroje. Implementace vědeckých strategií, které využívají silné stránky a zároveň zmírňují slabé stránky, aby skutečně efektivně využívaly světlo, je základní cestou k řízení limitů osvětlení.

Řešení světelného znečištění vyžaduje „přesné plánování“ před vyzařováním světla, spíše než pokoušet se jej „zadržet nebo zachytit“ později. Přechod od pouhé „produkce světla“ k „efektivnímu využívání světla“ představuje kvalitativní skok od „složkově orientovaného myšlení“ k „systémovému přístupu“.

*Případové studie: Jak vysoká světelná účinnost může podkopat úspory energie a způsobit znečištění*

Teorii je třeba vyzkoušet v praxi. Následující případy názorně ukazují, jak může posedlost světelnou účinností vést ke zvýšené spotřebě energie a zhoršenému světelnému znečištění.

Případ 1: Nesprávná distribuce světla v osvětlení vozovky. Město vybralo 200 lm/W vysoce účinná LED svítidla pro vedlejší silnici. Protože křivka rozložení světla nebyla optimalizována pro úzkou šířku vozovky, více než 50 % světelného toku se rozlilo za hranice vozovky. Významné množství světla směřovalo k obloze a oknům obyvatel, což vedlo ke stížnostem, že „noc mi připadala jako den“. Naproti tomu použití svítidel 150 lm/W s přesným rozložením světla na stejném úseku silnice zvýšilo efektivní využití světelného toku z 0,5 na 0,8; to přineslo nejen lepší úspory energie, ale také eliminovalo stížnosti související se světlem. Vysoce účinná svítidla nedokázala ušetřit energii a místo toho vytvořila světelné znečištění.

Případ 2: „Závod ve zbrojení v osvětlení“ na fasádách budov. Městská dominanta využívala 200 lm/W LED světlomety pro osvětlení fasády. Ve snaze o „ohromující efekt“ osvětlení daleko překračovalo standardní úrovně osvětlení; obrovské množství světla dopadalo přímo na oblohu a vytvářelo zřetelné světelné paprsky, které vedly místní observatoř k označení místa za „hlavní zdroj světelného znečištění“. Po nápravě – přepnutí na 150 lm/W svítidla vhodná pro nastavení a optimalizaci projekčních úhlů a ovládání časování – osvětlení kleslo na rozumnou úroveň, spotřeba energie klesla o 35 % a světelné paprsky zmizely. V nevhodném nastavení působila vysoká světelná účinnost jako zesilovač světelného znečištění. Případová studie 3: První automobilové světlomety. Předpisy nařizovaly ostrou hranici světla a tmy, aby se zabránilo oslnění. Cílem v té době bylo maximalizovat jas pod touto regulační hranicí. Navzdory omezení proti oslnění byl vzorek paprsku pevný – typicky „nízko vlevo, vysoký vpravo“ – a nemohl se přizpůsobit měnícím se scénářům; v podstatě zůstávala soutěž o to, kdo dokáže vyprodukovat největší jas na pevné dráze. Bez možnosti přesně ovládat jednotlivé světelné paprsky museli inženýři zvýšit „celkový světelný tok“, aby kompenzovali nerovnoměrné rozložení světla (například tmavé zóny na okrajích). S příchodem teorie „adaptivní světelné účinnosti“ se logika posunula: stačí, aby byl celkový jas dostatečný; klíč spočívá v přesném nasměrování světla tam, kde je v danou chvíli nejvíce potřeba (např. vnitřek zatáčky nebo nohy chodce), a zároveň zcela maskovat oblasti, kde je světlo nežádoucí (jako jsou okna protijedoucích vozidel).

Význam efektivity adaptivního osvětlení tedy nespočívá v odmítnutí samotného „jasu“, ale v ukončení éry „osvětlení hrubou silou“ (prostě nahromadění komponent) a zahájení nové éry „algoritmického osvětlení“.

Tyto tři případy jasně ukazují, že vysoká světelná účinnost nezaručuje úspory energie; naopak přílišným osvětlením a nesprávným rozložením světla může skutečně přispívat ke světelnému znečištění. Úspora energie a prevence světelného znečištění jsou v podstatě dvě strany téže mince – obě vyžadují přístup založený na „přizpůsobivosti scénáře“ spíše než na „fetišismu parametrů“.

*Závěr: Posun od „komponentově orientovaného myšlení“ k „systémovému myšlení“*

Na základě šesti bodů analýzy a výše uvedených podpůrných případových studií můžeme vyvodit následující jasné závěry:

Za prvé, vysoká světelná účinnost je postačující podmínkou pro úsporu energie, ale není podmínkou. Přímé odvozování energetické účinnosti produktu z vysoké světelné účinnosti je logickým omylem, který zaměňuje účinek za příčinu.

Za druhé, výhoda úspory energie LED pramení z vysokého faktoru využití poskytovaného směrovým vyzařováním světla, nikoli ze samotné hodnoty světelné účinnosti. Nesprávné přiřazení příčiny vede k odchylkám v cestě technologického rozvoje.

Za třetí, světelná účinnost je dynamická proměnná závislá na scénáři; nominální hodnoty z laboratorních testů nedokážou zachytit složitost reálného prostředí. Scénář funguje jako nezávislá proměnná, zatímco světelná účinnost funguje jako závislá proměnná.

Za čtvrté, konečným měřítkem pro energeticky účinné osvětlení musí být dosažení minimální hustoty výkonu požadované pro konkrétní scénář, za předpokladu, že jsou splněny kvalitativní požadavky scénáře. Normalizovaná hustota výkonu (NPD) by měla nahradit světelnou účinnost světelného zdroje (lm/W) jako základní metriku výkonu. Za páté, primárním hnacím motorem světelného znečištění není samotná nízká světelná účinnost, ale spíše slepá honba za vysokým jasem a osvětlením – živená posedlostí metrikami účinnosti – spojená s neschopností přizpůsobit osvětlení konkrétním podmínkám. Když je směr špatný, větší „efektivita“ jednoduše vede k většímu znečištění.

Za šesté, základní řešení světelného znečištění spočívá ve vyhodnocení kvality osvětlení na základě „účinnosti vhodné pro daný kontext“ a vytvoření logické smyčky „generování dostatečného množství světla, vytváření kvalitního světla a efektivního využití světla“. Účinnost osvětlení musí sloužit scénáři aplikace, nikoli jej diktovat, a limity světelného výkonu musí být řízeny u zdroje.

Skutečná podstata úspory energie a kontroly světelného znečištění v osvětlení nespočívá v nekonečném „zvyšování nabídky“ (hromadění lumenů), ale v přesném „omezování spotřeby“ (přidělování světla podle potřeby). Vysoká světelná účinnost je „prospěšný lék“, ale ne „konečný lék“ – je to výchozí bod, nikoli cílová čára. Skutečným řešením je systémový přístup kombinující vysoce účinné LED zdroje, přesné řízení světla, inteligentní stmívání a přizpůsobení specifickému scénáři.

Zaměření odvětví by se mělo přesunout od sledování extrémních parametrů pro jednotlivé komponenty k optimalizaci celkové energetické účinnosti a kvality osvětlení celého systému v rámci konkrétních scénářů. To představuje zásadní transformaci: přechod od „lokální optimalizace“ ke „globální optimalizaci“, od „myšlení zaměřeného na komponenty“ k „systémovému myšlení“ a od pouhé „produkce světla“ k „efektivnímu využití světla“.

Světelná účinnost určuje „kolik světla je produkováno“, hustota výkonu určuje „kolik elektřiny je spotřebováno“ a přizpůsobení scénáře určuje „jak efektivně je světlo využíváno“. Posouzení úspor energie by se měla zaměřit spíše na spotřebu než na výrobní kapacitu; kontrola světelného znečištění by se měla zaměřit spíše na účinné světlo než na celkový světelný výkon. Dosažení nejnižší možné hustoty výkonu a přesné distribuce světla při splnění požadavků scénáře je jedinou skutečnou cestou k efektivní úspoře energie a kontrole světelného znečištění.
